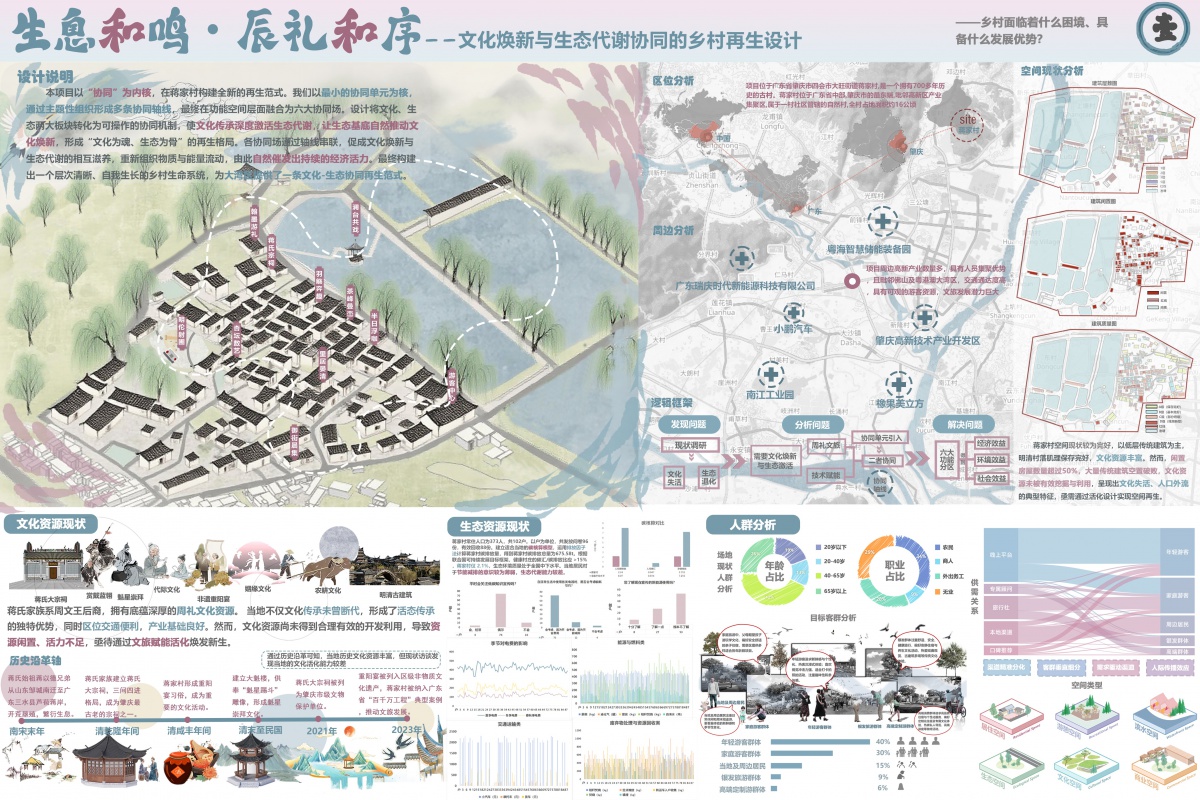

▲鸟瞰图、前期分析、文化生态现状图、人群分析图

本图以鸟瞰视角全景呈现蒋家村的空间格局，通过精准标注关键节点与系统梳理空间脉络，清晰展现村落的肌理特征与空间精华，为后续设计提供扎实的空间认知基础。在现状研究方面，图纸构建了系统性的分析框架：文化层面，从建筑质量、闲置状况与层数分布三维度解析物质空间现状，结合历史沿革考证印证文化传承的完整性；生态层面，创新运用问卷调研与碳核算方法，科学诊断生态机能失衡问题，并通过桑基图可视化解析人群活动与资源流动的关系，精准定位生态失落的症结所在。这套分析体系既延续了历史文脉，又融入了科学量化方法，为后续“文化-生态”协同再生设计建立了清晰的逻辑框架与问题导向，体现了多学科融合的创新研究思路。

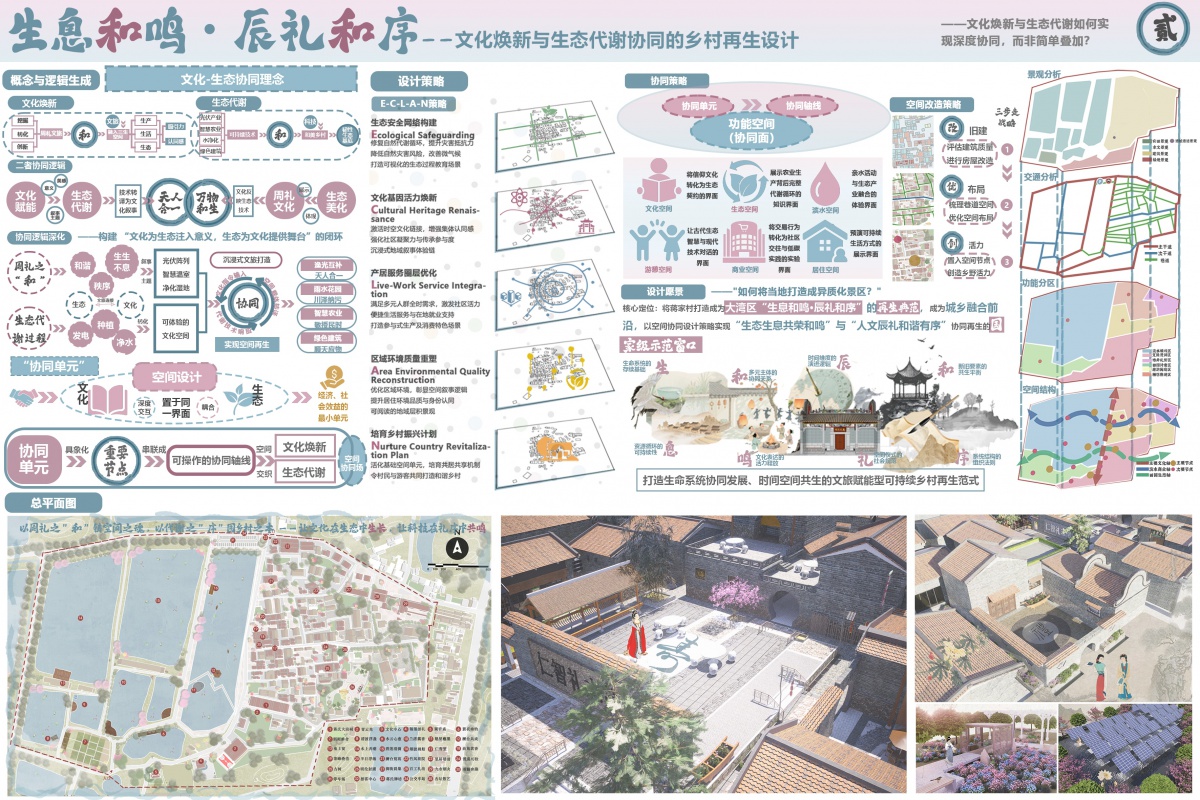

▲概念逻辑图、设计策略图、空间结构图、总平面图、小鸟瞰图

本图通过系统性的可视化语言，构建了“文化-生态”协同再生设计的逻辑框架。图纸以清晰的图解形式，阐释了“协同单元-协同轴线-协同场”三级体系对文化基因与生态过程的转译作用，为后续空间设计提供理论支撑与生成依据。基于对蒋家村原生空间格局的尊重与提升，方案提出“三轴六区多节点”的空间结构：三条发展轴线分别串联文化、生态与产业功能；六大功能区依场地特征有机布局，形成功能复合的协同场域；内部植入的多个节点通过主题轴线串联，形成层次丰富、主次分明的线性网络，有效整合蒋家村的文化生态资源。总平面图在延续村落肌理的基础上，展示了各功能区的空间关系与节点分布，既体现了对在地空间的深刻理解，也清晰呈现出文旅赋能型可持续乡村的再生愿景。整套图纸将抽象协同理论转化为可操作的空间策略，为乡村再生提供了从概念到落地的完整设计范式。

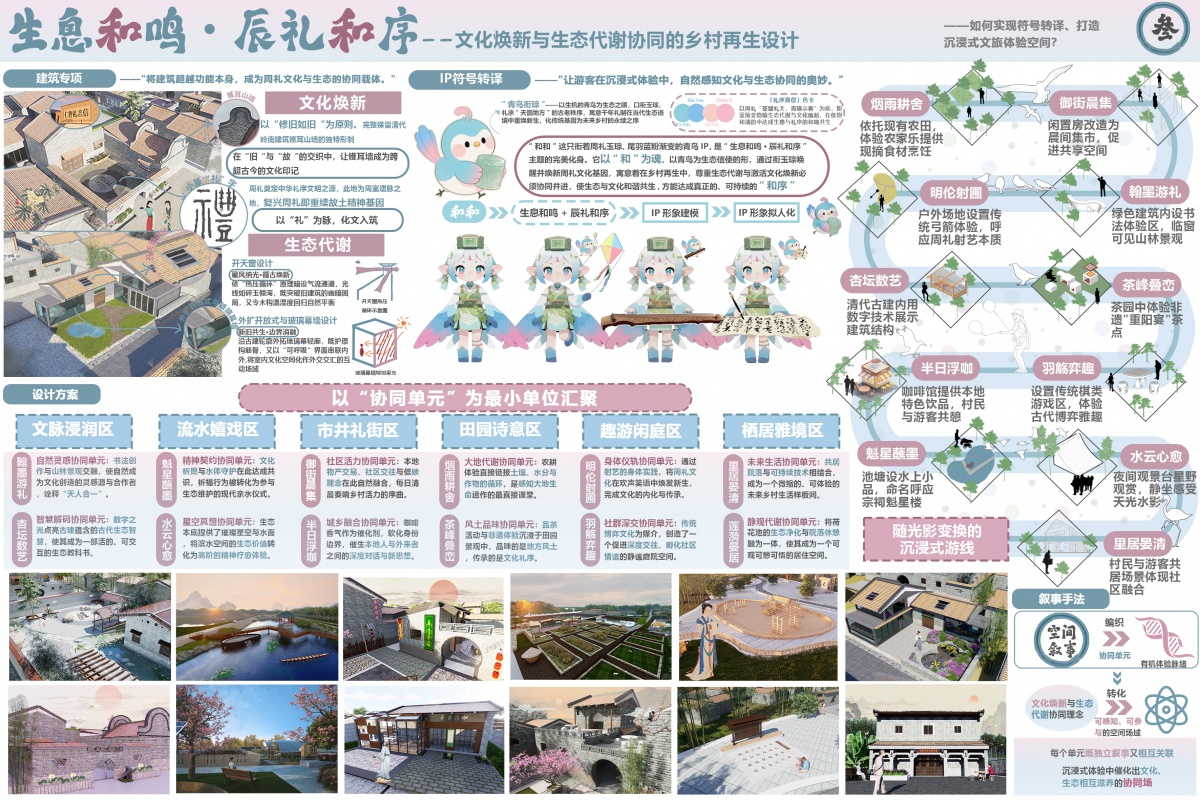

▲建筑专项图、IP符号转译图、设计方案图、游线说明图、效果图

该图系统阐释了本项目“空间叙事驱动协同再生”的核心设计理念。图纸以被动式通风建筑手法为生态基底，通过原创的IP符号系统转译传统在地文化，形成独特的视觉语言。图纸清晰呈现了以“协同单元”为最小细胞、通过主题轴线串联形成六大协同场的空间结构。每个协同场都是一个功能复合的共生体，图示通过解剖图例展示了文化焕新与生态代谢的具体协同机制。图纸描绘了“四时光韵”沉浸式游线，以叙事性手法将各个节点有机串联，形成起承转合的空间序列。整套图纸既体现了多专业协同的设计深度，又通过统一的视觉叙事将复杂的协同关系转化为可读、可感的图像语言，完整呈现了从概念到空间的设计生成逻辑。

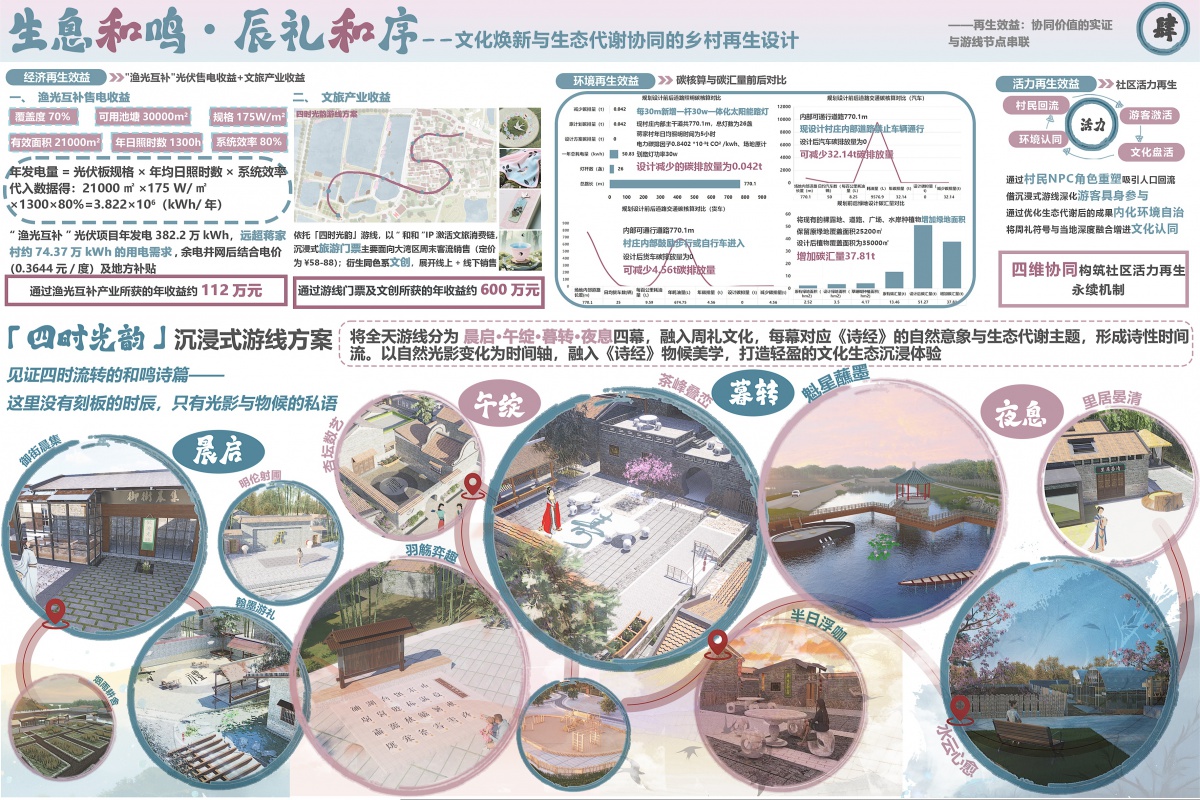

▲经济、环境、活力再生效益图、沉浸式游线效果图

本图通过详实的数据可视化，清晰呈现了项目实施后的综合效益。在经济效益层面，创新性“渔光互补”模式与文创产业共同推动了乡村产业升级，实现了可观的经济回报；在环境效益层面，通过碳汇量前后对比数据，直观展示了生态修复与环境再生的显著成效。图纸从四个维度构建了社区活力再生体系：通过吸引村民回流增强社区主体性，通过游客激活注入外部活力，通过环境认同重塑在地凝聚力，通过文化盘活实现传统资源的当代转化，共同构筑可持续发展的永续机制。同时，图纸生动展示了“四时光韵”沉浸式游线的场景效果与设计理念，通过晨启、午绽、暮转、夜息四幕叙事结构，将文化体验与生态感知有机融合，为游客创造多层次、多维度的沉浸式体验，充分体现文化生态协同再生的设计愿景。
